橋梁防護網說明：

1.本圖尺寸以mm為單位：

2.本防護網適用于采用混凝土護欄的橋梁：

3.防拋網立柱設置間距為2m;

4.膨脹螺栓應注意對螺栓外露部分妥善保護：

5.立柱與連接板、接地扁鋼應確保焊為一體，連接板通過膨脹螺栓固定生報；

6.除緊固件、膨脹螺栓采用熱浸鍍鋅處理外，其它構件均應光進行熱浸鍍鋅后再進行涂塑處理：

7.圖中點劃線處為連接板彎曲處。

8.防護網接地電阻要求小于10歐姆，如達不到要求可增加接地體角鋼的數量，角鋼間距5m,用扁鋼連接。

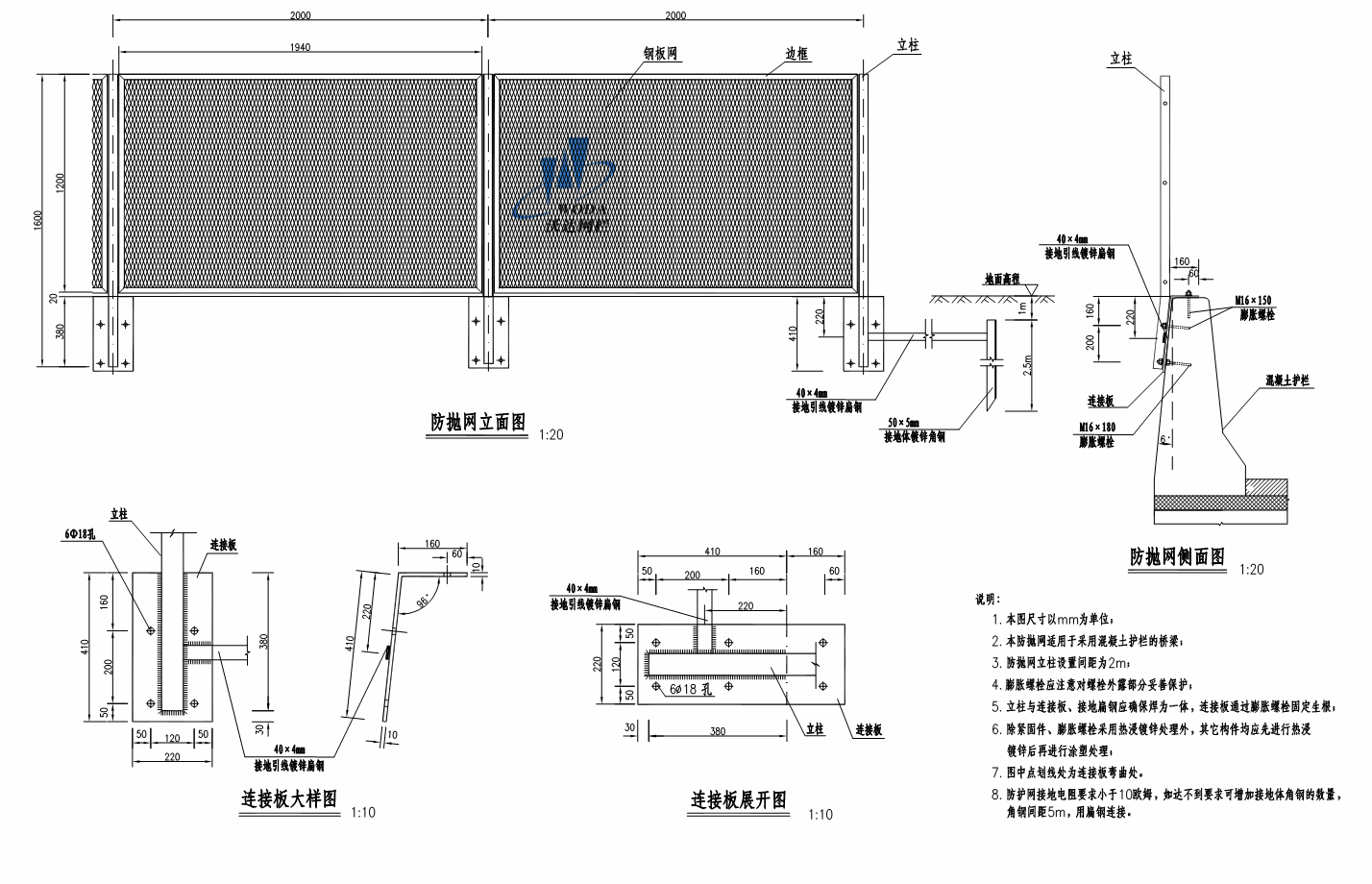

下圖為橋梁防護網圖紙
