2012(8001)鐵路線路防護柵欄

作者:安平沃達   來源:新聞中心   發表時間:2020-05-17   瀏覽:
鐵路線路防護柵欄2012(8001)鐵路線路防護柵欄2012(8001)
鐵路線路防護柵欄2012(8001)鐵路線路防護柵欄2012(8001)
鐵路線路防護柵欄2012(8001)鐵路線路防護柵欄2012(8001)
鐵路線路防護柵欄2012(8001)鐵路線路防護柵欄2012(8001)

一、鐵路防護柵欄主要應用:

鐵路防護柵欄主要應用于鐵路、高鐵兩旁防護。

二、鐵路防護柵欄采用技術標準

2.1鐵路工程建設通用參考圖(鐵路線路防護柵欄)(通線(2012)8001)、(橋下防護柵欄通線(2012)8002)。

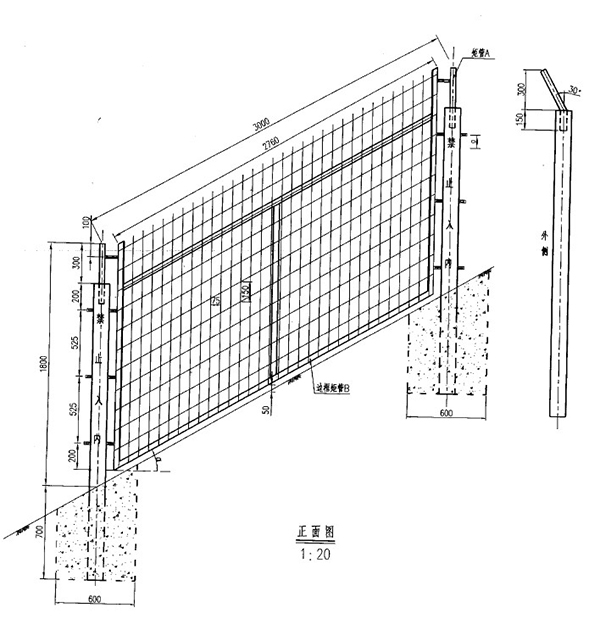

通線(2012)8001
通線(2012)8001

三、鐵路防護柵欄技術要求2.2金屬網片使用年限按15年設計。

3.1鋼筋混凝土立柱金屬網片防護柵欄由立柱、網片及連接部件組成,防護高度1.8m。

3.2立樁

立柱采用C30鋼筋混凝土預制,截面尺寸120mm*120mm,高度2.2m。預制立時,于頂部中間位置預留42mm*42mm方孔,深度150mm,現場安裝時插入帶連接板并封口的Q235方管,半用封水材料填充縫隙。方管規格40mm*40mm,厚度2.5mm。矩管插入長度150mm,外露部分向外折30o,垂直高度300mm。

3.3金屬網片

金屬網片采用Q235矩管邊框,規格30mm*50mm,矩管厚度2.0mm;內部網絲采用HPB3006.5mm高線鋼絲冷拔加工,規格75mm*150mm(¢4.0mm),上部向外折角30°,垂直高度300mm。

3.4連接板與螺栓。

立柱連接板、網片連接板采用90°折角Q235鋼板,厚度4.0mm,根據不同使用位置分A、B、C三種形式。連接板與螺栓均采用Q235鋼,并鍍鋅處理,鍍鋅量270g/m2。

連接板的精度要求:長度誤差≤1.0mm,寬度誤差≤0.5mm,厚度誤差≤0.5mm,孔眼位置偏差≤1.0mm。

3.5金屬網片及柵欄門的網片成形后應整體鍍鋅并進行熱浸塑(或噴塑)處理,鍍鋅量270g/m2,浸塑厚度0.8mm~1.2mm,噴塑顏色選用墨綠色。涂層應均勻,顏色一致,表面光滑,無流柱,滴瘤、粉泡、漏鐵等缺陷。

網片制造精度要求:長度誤差≤2.5mm,高度誤差≤3.0mm。

網片平整度要求:凸起或凹進值≤5.0mm。

冷拔鋼絲鍍鋅前直徑誤差≤0.06mm。焊接網孔誤差≤3.0mm。

焊接網片連接板時,連接板焊接位置應嚴格控制在設計位置,其位置誤差≤1.5mm。

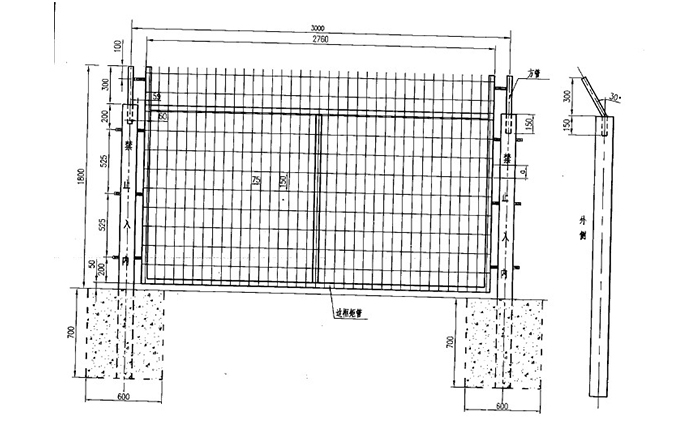

通線(2012)8001
通線(2012)8001

3.5柵欄門矩管邊框與連接板、網片鋼絲與鋼板、網片鋼絲與矩管邊框的焊接宜采用電阻焊、如用釬焊,應選用合適的焊條,使其變形最小。焊接后應清理焊渣。對焊接產生的變形,應進行平整處理。為保證網片自身有足夠的強度,網片焊接點的強度應大于1KN,焊接點脫落數小于4%。

柵欄門根據工務、電務等設備檢查和維修施工作業的需要設置。

鋼筋混凝土立柱金屬網片防護柵欄可采用單開門或雙開門兩種形式。單開寬度1.5m,雙開寬度3m,其網片形式與防護柵欄保持一致,并通過銷鈾、銷鈾套與立柱連接。

3.6所有螺栓均采用防盜設計,由螺桿、螺帽、防盜墊圈組成,安裝及拆卸需有專門工具,根據不同連接點的厚度,選用圖集中不同尺寸的防盜螺栓,螺帽擰緊固定后螺栓頭部采用焊機現場點焊固定,防止螺帽松動。

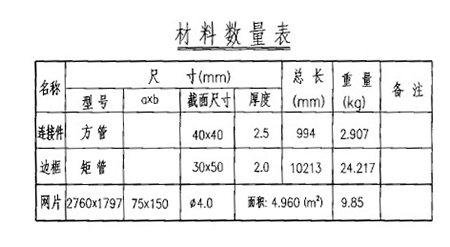

材料數量表
材料數量表
